配筋検査システムにおけるBIM/CIMモデルの活用

目次

1. 1. 概要
   2. 配筋検査システムにおけるBIMの活用
   3. まとめ
   4. さらに詳しく知りたい方へ
   5. 参考文献

１．概要

• 国土交通省から公表されている「BIM/CIMに関する基準・要領等」をもとに、受発注者双方の業務効率化・高度化が推進されてきています。配筋検査においても、BIM/CIMを活用することが可能になってきています。
• 本記事では、3D配筋検査システムModelyにおけるBIM/CIMの活用として、事前に作成したBIM/CIMモデル（設計モデル）と検査において取得した点群や点群から作成した3Dモデルと直接比較する方法や、Modelyで作成した3DモデルをIFC出力し、活用する方法をご紹介します。

２．配筋検査システムにおけるBIMの活用

• 国土交通省から公表されている「BIM/CIMに関する基準・要領等」をもとに、受発注者双方の業務効率化・高度化が推進されています。
• 配筋検査においても、BIM/CIMを活用することが可能になってきています。 Modelyにおける BIM/CIMの活用としては、大きく分けて2つあります。

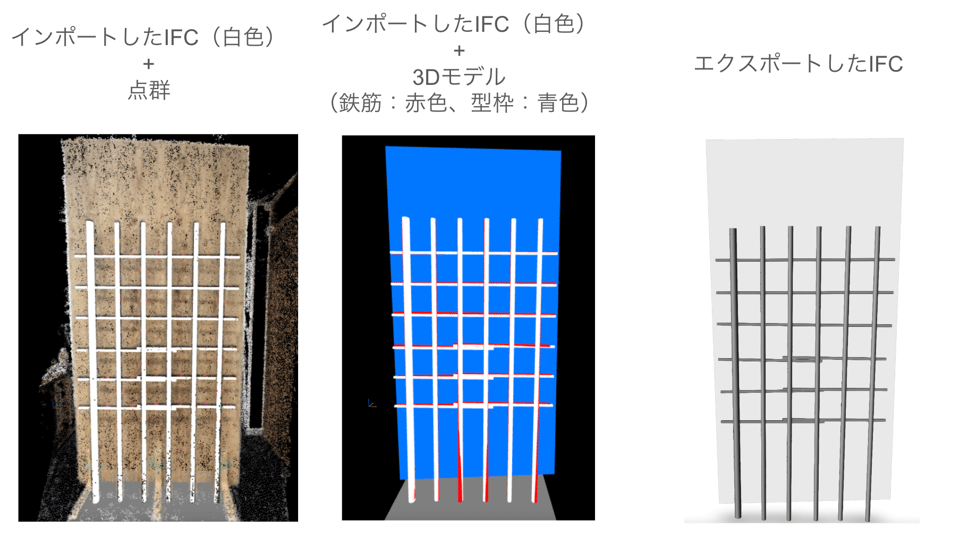

  • 1 つ目は、作成したBIM/CIMモデルを 3D配筋検査システムModelyにインポートし活用する方法です。これによって、BIM/CIMモデルを、検査において取得した点群や点群から作成した 3D モデルと直接重ね合わせて比較することができます。
  • 2 つ目は、Modelyで作成した3Dモデルを IFC出力し、活用する方法です。施工後の配筋の 3DモデルをIFC出力することで、施工後のデータとして管理することができます。

• 3D配筋検査システムModelyの省力化の効果について

• 3D配筋検査システムModelyがNETIS-VEに認定されました
• 配筋検査システムModelyでの作業時間比較と費用対効果
• 点群データ vs 写真 : 配筋検査システムの比較

• 3D配筋検査システムModelyの精度について
  • 点群取得アプリ PIX4DcatchとScaniverse比較
  • 配筋検査システムにおける精度検証とModelyの精度について

• i-Construction 2.0では、デジタルデータを活用した配筋確認の省力化において、3次元設計データ（BIM/CIM）の適用を検討していくことが予定されており、Modelyでこれを実現することがきます。

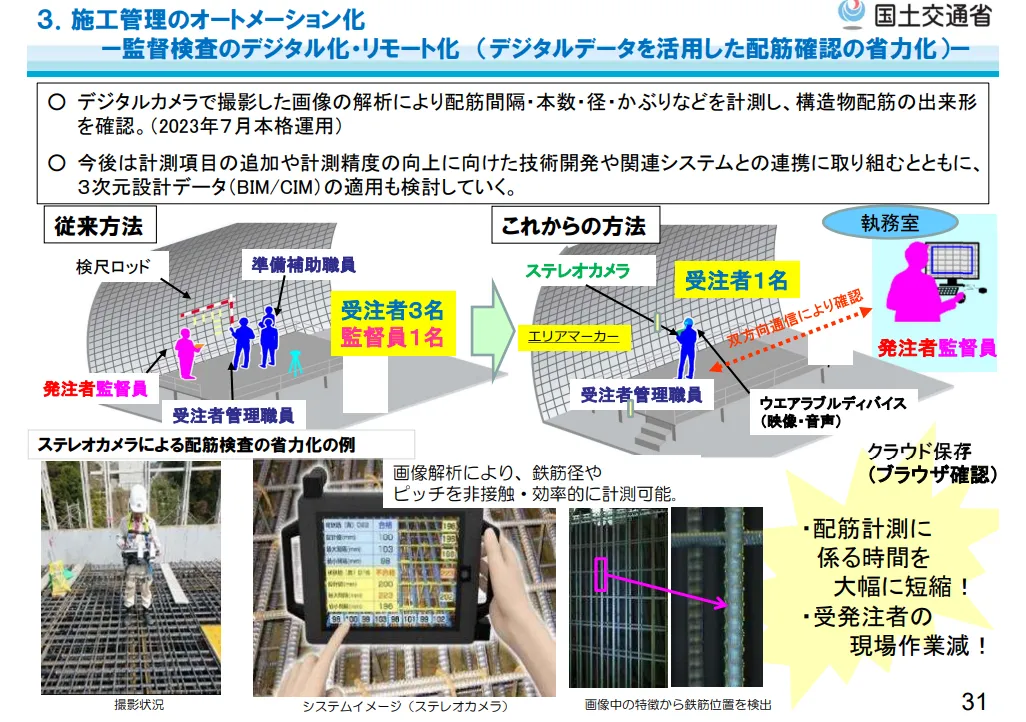

引用元：i-Construction 2.0 ～建設現場のオートメーション化～ 令和６年４月国土交通省

３．まとめ

• 本記事では、3D配筋検査システムModelyにおけるBIM/CIMの活用方法（以下の2つ）を紹介しました。
  • 事前に作成したBIM/CIMモデル（設計モデル）と検査において取得した点群や点群から作成した3Dモデルと直接比較する方法
  • Modelyで作成した3DモデルをIFC出力し、活用する方法

４．さらに詳しく知りたい方へ

５．参考文献

1. BIM/CIMに関する基準・要領等
2. i-Construction 2.0 ~建設現場のオートメーション化~
