3Dインフラ補修システムHatsulyと従来手法での作業時間比較と省力化効果について

目次

1. 1. 概要
   2. インフラ補修検測と省力化

      1. 従来手法でのインフラ補修計測
      2. 3Dデータを活用したインフラ補修計測
      3. 作業時間、その他との比較
         1. 作業時間
         2. 品質
         3. 安全性
         4. 施工性
   3. まとめ
   4. さらに詳しく知りたい方へ
   5. 参考文献

１．概要

• インフラ補修検測、例えば断面修復工では、多くの箇所ではつり工事が実施されるが、「計測箇所が多く時間がかかる」、「計測精度がばらつく」、「1人で作業できない」、「帳票にするのが大変」などの課題があります。
• 橋梁補修工事における、表面被覆工・剥落防止工・断面修復工等補修工事全般における調査や出来形検査など、インフラ補修における検測を効率化する方法として、3Dデータを用いる方法があります。
• 3Dインフラ補修検測システムHatsulyを用いることで、従来方法との比較して、作業時間を約85%割削減する効果があります。

２．インフラ補修検測と省力化

a）従来方法でのインフラ補修検測

• 断面修復工では、多くの箇所ではつり工事が実施されるが、以下のような課題があります。
  • 「計測箇所が多く時間がかかる」
  • 「計測精度がばらつく」
  • 「1人で作業できない」
  • 「帳票にするのが大変」


b）3Dデータを活用したインフラ補修検測

• 橋梁補修工事における、表面被覆工・剥落防止工・断面修復工等補修工事全般における調査や出来形検査など、インフラ補修における検測を効率化する方法として、3Dデータを用いる方法があります。
• ここでは、3Dデータを活用したインフラ補修検測として、3Dインフラ補修システムHatsuly[1]での例を紹介します。
  • 3Dインフラ補修システムHatsuly（NETIS登録済み[2]）は、橋梁補修工事における、表面被覆工・剥落防止工・断面修復工等補修工事全般における調査や出来形検査など、インフラ補修における検測を効率化するシステムです。

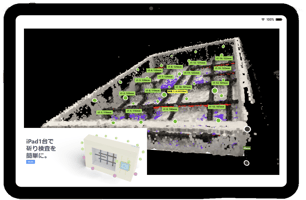

  • スマホやタブレットで取得した３次元データを利用して、クラックの延長、面積の算出、はつり深さ、体積等を自動算出し、帳票を作成できます。
  • ３次元データや帳票を発注者と共有することや、出力することも可能であり、インフラ補修工事の調査や出来形管理において、大幅な省力化を実現することができます。
  • Hatsulyの詳細は、Hatsulyサービスサイトをご参照ください。
  • 3Dインフラ補修検測システムHatsulyの精度については、以下をご参照ください。
    • 3Dインフラ補修システムHatsulyにおけるはつり体積推定の精度
    • 3Dインフラ補修システムHatsulyにおけるはつり深さ及びかぶり厚推定の精度

c）作業時間、その他との比較

• 以下は従来方法による検査とHatsulyによる検査を比較したものです。（NETIS登録情報をもとにした比較内容[2]です。）

1. 作業時間


   • 3Dデータを活用した補修検測では、 従来技術の約85%の作業時間削減を実現することが可能である。
     • • 従来技術では、測定値の証左として測定様子の撮影が必要であり、複数人で作業しなくてはならないという課題があったが、Hatsulyでは1名で点群の取得・モデル化・測定が可能となる。
       • Hatsulyの導入事例（一例）として、導入事例（入交建設株式会社）をご参照ください。
2. 品質
   • 寸法の自動測定や帳票の自動作成が可能で、一般に計測読み違えや誤記入の可能性を低減できる。
3. 安全性
   • 現場に持ち込む機材と作業が減ることにより、労働災害のリスクを低減することができる。
4. 施工性
   • 現場作業が従来と比較して短時間・少人数で可能となり、使用機器は携帯端末のみとなるため、向上する。

３．まとめ

• 橋梁補修工事における、表面被覆工・剥落防止工・断面修復工等補修工事全般における調査や出来形検査など、インフラ補修における検測を効率化する方法として、3Dインフラ補修システムHatsulyを用いた方法を紹介しました。
• 3Dインフラ補修システムHatsulyを用いることで、従来方法との比較して、作業時間を約85%削減する効果があります。
